SpinalHDL(三) 一行代码生成Soc系统

如何生成一个Soc系统

(注：Soc系统本身是一个比较笼统的概念，有各种各样不同复杂程度的SOC系统，我们这里指的Soc是一个最小系统，带处理器，片上Mem，一些基本外设以及总线拓扑的基础框架)

在Spinal生成一个最小Soc系统只需要一行代码

1 2	import spinal.lib.soc.pinsec._ SpinalVerilog(new Pinsec(500 MHz))

即可生成一个完整的SOC系统，其中一个RISCV的处理器VexRiscv, 和AXI总线路由
以及APB桥。

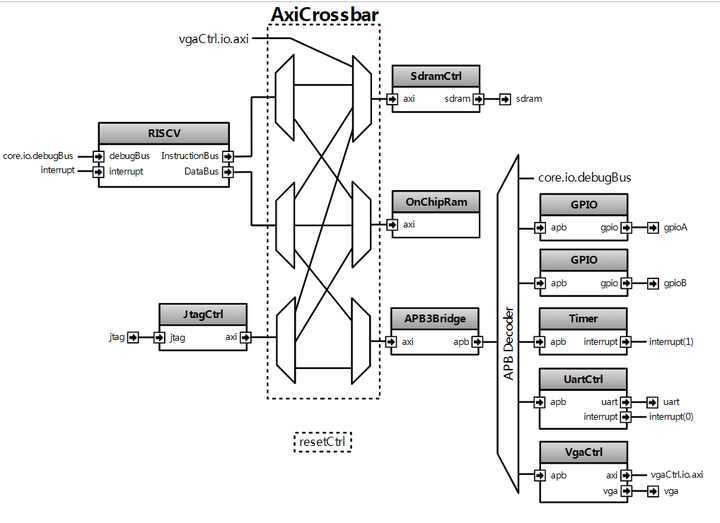

pinsec-soc

没了，就这么屌

trump-no-more

如果需要定制，那么继续往下

如何定制Soc系统

定制CPU

val myCpuConfig = RiscvCoreConfig(
        pcWidth = 32,
        addrWidth = 32,
        startAddress = 0x00000000,
        regFileReadyKind = sync,
        branchPrediction = dynamic,
        bypassExecute0 = true,
        bypassExecute1 = true,
        bypassWriteBack = true,
        bypassWriteBackBuffer = true,
        collapseBubble = false,
        fastFetchCmdPcCalculation = true,
        dynamicBranchPredictorCacheSizeLog2 = 7
      )

插件式扩展CPU, 除了已有的扩展，你可以添加自己的扩展, 比如浮点，矢量处理

myCpuConfig.add(new MulExtension)
myCpuConfig.add(new DivExtension)
myCpuConfig.add(new BarrelShifterFullExtension)
myCpuConfig.add(new MyFloatExtension)
myCpuConfig.add(new MyVectorExtension)

iCache 配置

val myiCacheConfig = InstructionCacheConfig(
        cacheSize    = 4096,
        bytePerLine  = 32,
        wayCount     = 1,
        wrappedMemAccess = true,
        addressWidth = 32,
        cpuDataWidth = 32,
        memDataWidth = 32
      )

更新PinsecSOC配置

val mySocConfig = PinsecConfig(
    axiFrequency   = 100 MHz,
    onChipRamSize  = 4 KiB,
    sdramLayout    = IS42x320D.layout,
    sdramTimings   = IS42x320D.timingGrade7,
    cpu            = myCpuConfig,
    iCache         = myiCacheConfig)
        wrappedMemAccess = true,
        addressWidth = 32,
        cpuDataWidth = 32,
        memDataWidth = 32
      )

resoc
重新生成, 得到全新定制的SOC系统

1	SpinalVerilog(new Pinsec(mySocConfig))

这个一个完整的例子，可以看得出SpinalHDL的参数设计非常合理，层层设计，每一个功能模块有自己的参数伴侣，
所有的配置，模块的扩展，全部放在参数里。

RocketChip隐式参数p恐怕要把你绕晕，这也是Chisel常备被吐槽的问题之一。
Spinal完全不存在这样的问题，即便是你第一次接触，也基本上不存在什么阅读障碍，
完整的Pinsec源码只有300行，能够完整的描述Soc顶层的互联信息，表达能力实属强大，源码参见Pinsec.scala

当然实际工程上的Soc系统不会这么简单，但是这个框架也不失一般性，即便是一个复杂的Soc系统完全可以以这种方式去管理。往往一个公司会有多个系列的芯片，一个系列的基本架构是有延续性，一个系列可以维护一个Soc-Top，利用参数化来管理。不同系列之间也有共性，比如像总线路由这种基础框架SpinalHDL都有现漂亮的实现。相比原来的Verilog代码，集成工作量几乎忽略不计，而且可以设置各种检查规则，更不容易犯错。
